PRODUCT 製品情報

当社従来品から約10%の重量軽減を実現

トーアミCDメッシュ

JIS G 3551 +GBRC性能証明

溶接点のせん断強さや溶接点を含む機械的性質を、JIS G3551溶接金網の規定より高度な保証内容とし、これにより突き出し部延長筋及び添え筋での継ぎ手・定着を可能としました。また、トーアミCDメッシュを用いた合成スラブでは、重ね継ぎ手の有無にかかわらず2時間の耐火性能の判定基準※を満足することを確認しています。

※防耐火性能試験・業務方法書4.1耐火性能試験・評価方法
※耐火認定への適合は建築主事の判断事項です"

主な用途

建築一般

  • 特長
    • 継ぎ手部におけるメッシュの重なりが少なく、「かぶり」確保が容易となります。
    • 端部直交筋の省略により、重量を約10%軽減でき、コスト削減につながります。
    • 異形鉄線を使用することにより、コンクリートのひび割れ分散性が向上します。
    • 合成スラブに用いた場合、2時間耐火の判定基準※を満足することを確認しています。
    • 「トーアミCDメッシュ」は、株式会社トーアミの登録商標です。


    ※防耐火性能試験・業務方法書4.1耐火性能試験・評価方法

  • 適用線径
    線径 公称断面積
    (mm2)
    単位質量
    (kg/m)
    CD5※ 19.6 0.154
    CD5.5 23.7 0.187
    CD6※ 28.3 0.222
    CD7 38.5 0.302
    CD8 50.3 0.395
    CD9 63.6 0.499
    CD10 78.5 0.617
  • 標準寸法(CD6)
    ピッチ
    (P)
    サイズ
    幅×長さ(mm2)
    網目
    横×縦(kg/m)
    重ね継手
    長さ
    75 2,050×4,000 23×49 35d以上
    100 2,050×4,050 17×37
    150 2,050×4,000 11×24
    200 2,050×4,050 8×18
    100 1,050×2,050 8×18 35d以上
    150 1,000×2,050 5×12
  • 評定内容と材料

    <性能証明>
    (財)日本建築総合試験所 GBRC性能証明 第07-16号改2

    <高度な保証内容>
    トーアミCDメッシュは、JIS G3532鉄線に規定された異形鉄線を使用した溶接金網です。

  • トーアミCDメッシュの重ね継ぎ手要領比較

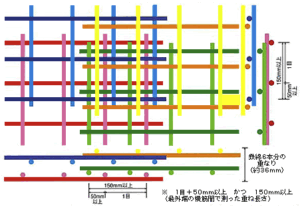

    図1:直交筋効果活用型 ワイヤーメッシュ・通常のCDメッシュ等

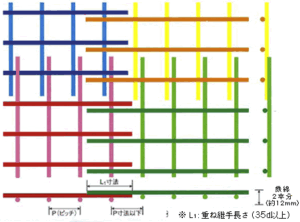

    図2:延長筋型 トーアミCDメッシュ(性能証明取得CDメッシュ)

    ※上図には、φ6.0×150mmとCD6×150mmの比較例です。
    実際には線径・網目・突き出しの違いによって、上図とは若干異なった状態になります。

    製品比較表

    溶接金網 JIS G 3551
    (丸鉄線)溶接金網
    通称:ワイヤーメッシュ
    異形鉄線溶接金網
    通称:CDメッシュ
    通常のCDメッシュ トーアミCDメッシュ
    (性能証明取得CDメッシュ)
    材料形状 丸(プレーン) 異形(斜めリブ) 異形(斜めリブ)
    製造工場 日本産業規格認証取得工場 日本産業規格認証取得工場 トーアミ(性能証明取得工場)
    降伏点又は0.2%耐力 400N/mm2以上 400N/mm2以上
    引張強さ 490N/mm2以上 490N/mm2以上 490N/mm2以上
    伸び 8.0%以上 8.0%以上
    絞り 30%以上
    溶接点せん断強さ 両外側線以外の同一横線上の任意の4点を試験し、その平均値が250N/mm2 両外側線以外の同一横線上の任意の4点を試験し、その平均値が220N/mm2 平均値ではなく、個々の値で250N/mm2以上
    設計施工要項 溶接点のはく離は、「全溶接点の4%以下」、「同一線上の全溶接点の1/2以下かつ全溶接点の2%以下」 溶接点のはく離は、「全溶接点の4%以下」、「同一線上の全溶接点の1/2以下かつ全溶接点の2%以下」 溶接点は、全点において外れの無いこと

    ぎ手
    〈図1〉
    直交筋効果活用型
    最外端の横筋間で測った重ね長さが、「横筋間隔に50mmを加えた長さ以上かつ150mm以上」 最外端の横筋間で測った重ね長さが、「横筋間隔に50mmを加えた長さ以上かつ150mm以上」 最外端の横筋間で測った重ね長さが、「横筋間隔に50mmを加えた長さ以上かつ150mm以上」
    〈図2〉
    延長筋型(直交筋効果を期待しない継ぎ手
    × × 35d以上
    ※下記補足参照
    性能証明 × × (財)日本建築総合試験所
    GBRC性能証明第07号-16号改


    ※延長筋型重ね継ぎ手に関する補足
    21N/mm2≦Fc <30N/mm2の場合:35d以上
    30N/mm2≦Fc≦60N/mm2:30d以上(Fc:コンクリート設計基準強度)

  • トーアミCDメッシュ必要量計算

    製品の必要量がシュミレーション出来ます。
    調べたい製品サイズと使用面積をご入力ください。計算は一度に5件まで入力可能です。

    No. 線径 網目 幅×長さ 使用面積
    1 m 2
    2 m 2
    3 m 2
    4 m 2
    5 m 2
