高強度せん断補強筋用異形棒鋼「SPR685」を使用した
パワーリング685
主な用途
建築一般
-
特長
確かな品質管理と安定した生産体制
トーアミグループ５拠点共通の高度にシステム化された生産・品質管理体制により、確かな品質の製品をご希望の納入場所に安定してお届けできます。
-
矩形標準加工寸法
呼び名 最小短辺
(mm)最小周長
(mm)最大長辺
(mm)最大周長
(mm)TA10 200 1,200 1,500 6,000 TA13 250 1,400 1,500 6,000 TA16 350 1,700 1,500 6,000
※上記寸法は辺の「外寸法」を示し、周長とは4辺の合計寸法を表します。
（寸法制度はJASS 5に準じます
※円形や多角形の加工や上記寸法以外でも加工可能な物もありますので、最寄りの弊社事業部までご相談ください。”
-
その他寸法
鉄筋の折曲げ形状・寸法と基礎梁のフック付き重ね
図 折曲げ角度 折曲げ形状 内法直径Ｄ 余長
90° 4d以上 10d以上 135° 4d以上 6d以上 180° 4d以上 6d以上 図 FC
(N/mm²)L1h
27〜30 50d 33〜39 45d 42以上 40d 形状・寸法・質量とその許容差
呼び名 公称
直径
（mm）公称
周長
（cm）公称
断面積
（cm²）単位
質量
（kg/m）質量の許容差
（%）TA10 9.53 3.0 0.7133 0.560 ±6 TA13 12.7 4.0 1.267 0.995 ±6 TA16 15.9 5.0 1.986 1.56 ±5 -
評定内容と材料
＜母材＞
東京鉄鋼株式会社
国土交通大臣認定：国住指第585-1号、認定番号MSRB-0094
SABTEC評価 15-03R2
＜Ａ級継手評定＞
（財）日本建築センター評定
関東事業部千葉工場 ：BCJ-RC0484-02
中部事業部愛知第三工場：BCJ-RC0485-02
関西事業部奈良第二工場：BCJ-RC0486-02
中国事業部岡山第二工場：BCJ-RC0487-02
住倉鋼材（株） ：BCJ-RC0488-02

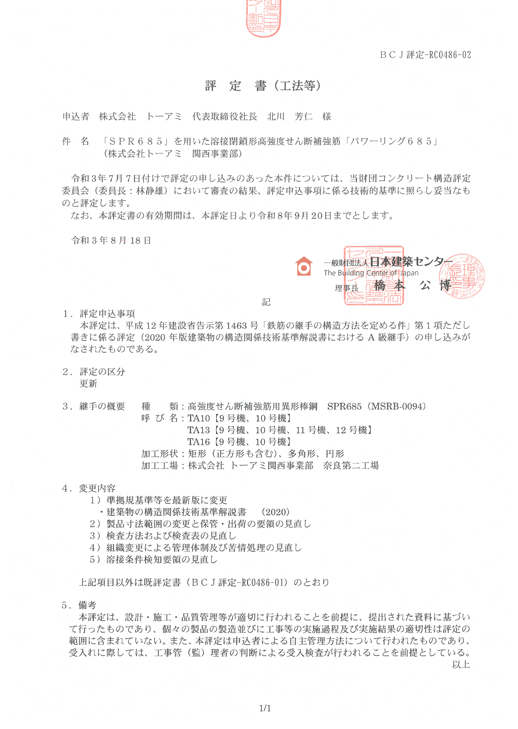

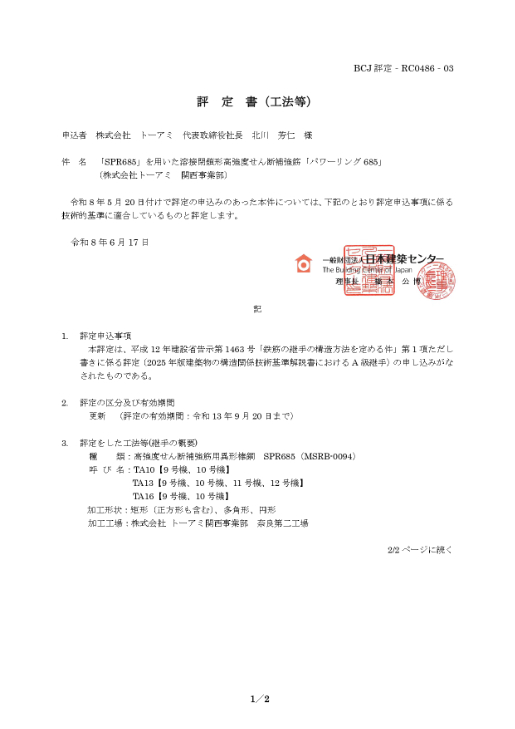

※こちらは関西事業部の評定書で、他の事業部とは評定番号等が異なります。
評定内容
評定番号 関東事業部 BCJ評定 – RC0484-02 中部事業部 BCJ評定 – RC0485-02 関西事業部 BCJ評定 – RC0486-02 中国事業部 BCJ評定 – RC0487-02 住倉鋼材（株） BCJ評定 – RC0488-02 件名 「SPR685」を用いた
溶接閉鎖形高強度せん断補強筋
「パワーリング685」継手性能 A級継手 使用鉄筋
区分 異形棒鋼 記号 SPR685 表面形状
大臣認定 国住指 第585-1号 MSRB-0094 工法一般評定 SABTEC評価 15-03R2 ※大臣認定および工法一般評定は東京鉄鋼（株）によって取得されています。
-
機械的性質
試験片の区分 降伏点
（N/mm²）引張強さ
（N/mm²）伸び
（%）曲げ性 曲げ角度 内法直径Ｄ 母材 685以上 857以上 10以上 180° 公称直径の
３倍溶接部 5以上 – -
設計・施工指針概要
一般事項 横補強筋 SPR685 呼び名 TA10, TA13, TA16 コンクリート設計基準強度Fc 21〜60N/mm2（普通コンクリート） 許容応力度設計 設計用せん断力 梁 【損傷制御】短期 QDS=QL+QE
【地震時安全性】短期 QD=QL+1.5QE or ΣBMy/lo
（終局強度設計を行う場合、地震時安全性短期の検討は不要）柱 【損傷制御】短期 QDS=QL+QE
【地震時安全性】短期 QD=QL+1.5QE or ΣCMy/ho
（終局強度設計を行う場合、地震時安全性短期の検討は不要）横補強筋 許容応力 wft 長期195N/mm2, 短期590N/mm2 許容せん断力 梁 長期 QAL=b・j・{ α・fs+0.5・wft・(pw-0.002) }、ただし、pwは0.6%以下とする。
短期 QAS=b・j・{ βc・α・fs+0.5・wft・(pw-0.001) }、(1≦α≦2)
【損傷制御】βc=1-(100pw-0.2)/3、
【地震時安全性】βc=1柱 長期 QAL=b・j・α・fs
短期 QAS=b・j・{βco・fs+0.5・wft・(pw-0.001) }、(1≦α≦1.5)
【損傷制御】βco=1-{1-(2/3)α }・(100pw-0.2)、
【地震時安全性】βco=1終局強度設計 設計用せん断力 梁 【荒川mean式による場合】
両端ヒンジ部材：Qsu≧QL+1.1QM、両端ヒンジ部材以外：Qsu≧QL+1.2QM
【修正塑性式による場合】
両端ヒンジ部材：Qsub≧QL+1.0QM、両端ヒンジ部材以外：Qsub≧QL+(1.2/1.1)QM柱 【荒川mean式による場合】
両端ヒンジ部材：Qsu≧1.1QM、両端ヒンジ部材以外：Qsu≧1.25QM
【修正塑性式による場合】
両端ヒンジ部材：Qsub≧1.0QM、両端ヒンジ部材以外：Qsub≧(1.25/1.1)QM
（各式ともに、特別条件を満足すれば、軸力比0.35〜0.6の場合に適用できる）横補強筋 降伏強度 σwy 685N/mm2 せん断終局耐力
（荒川mean式）梁 【荒川mean式による場合】
Qsu={ 0.068・pt0.23・(Fc+18)/(M/(Q・d)+0.12)+0.85√(pw・σwy) }・b・j柱 Qsu={ 0.068・pt0.23・(Fc+18)/(M/(Q・d)+0.12)+0.85√(pw・σwy) }・b・j+0.1 σo・b・j
ただし、引張軸力を受ける場合は、Qsu=pw・σwy・b・jせん断終局耐力
（修正塑性式）梁
柱【修正塑性式による場合】
Qsub=min(QSU, QBU)
塑性理論に基づくせん断耐力 ：QSU=b・jt・pw・σwy+k1・(1-k2)・b・D・ν・Fc
付着割裂耐力 QBU=jt・τb・ΣΦ+k1・(1-k3)・b・D・ν・Fc構造規定 横補強筋比 pw 0.2%≦pw≦1.2%、かつ、pw≦1.2%×(Fc/27) 横補強筋間隔 梁 【技術基準】
250mm以下かつD/2以下
【修正塑性式】
ヒンジ領域：(TA10)150mm以下、(TA13,TA16)200mm、8dかつD/3以下
非ヒンジ領域：(TA10)200mm以下、(TA13,TA16)300mm、10dかつD/2以下柱 【技術基準】
100mm以下（1.5Dmaxかつ2.0Dmin、範囲外：150mm以下）
【修正塑性式】
ヒンジ領域：(TA10)100mm以下、(TA13,TA16)100mmかつ6d以下
非ヒンジ領域：(TA10)100mm以下、(TA13,TA16)200mmかつ8d以下横補強筋の折曲げ内法直径
折曲げ後の余長横補強筋の折曲げ内法直径：4d以上
折曲げ後の余長：(90°)10d以上、(135°)6d以上、(180°)6d以上
